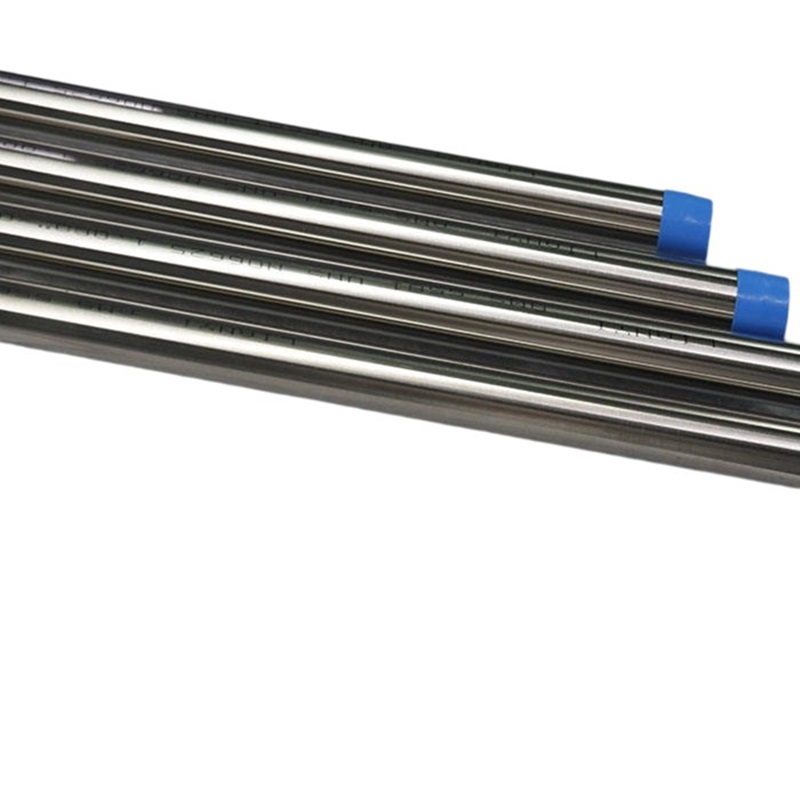

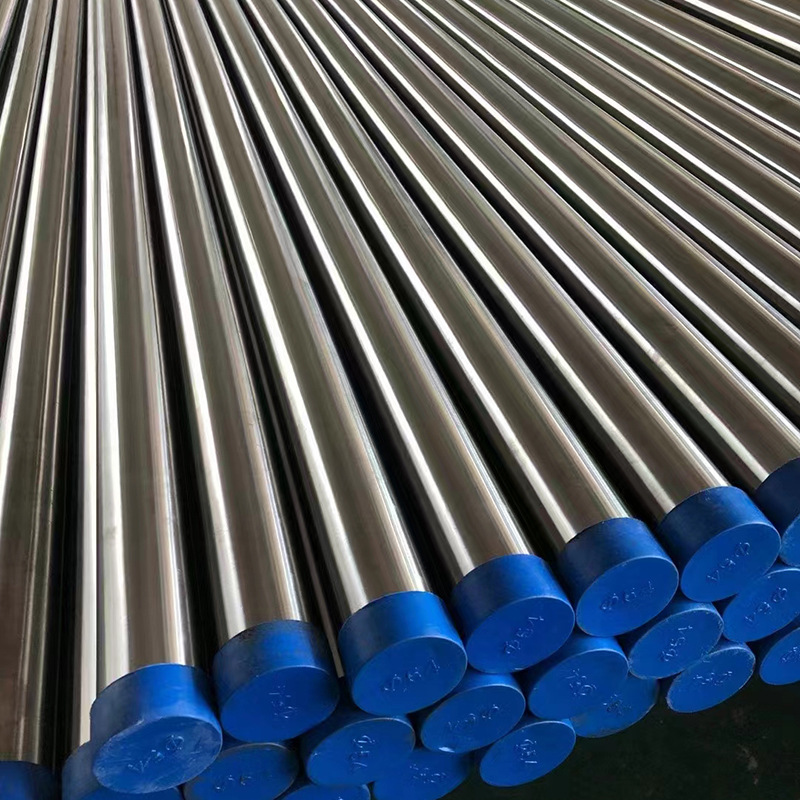

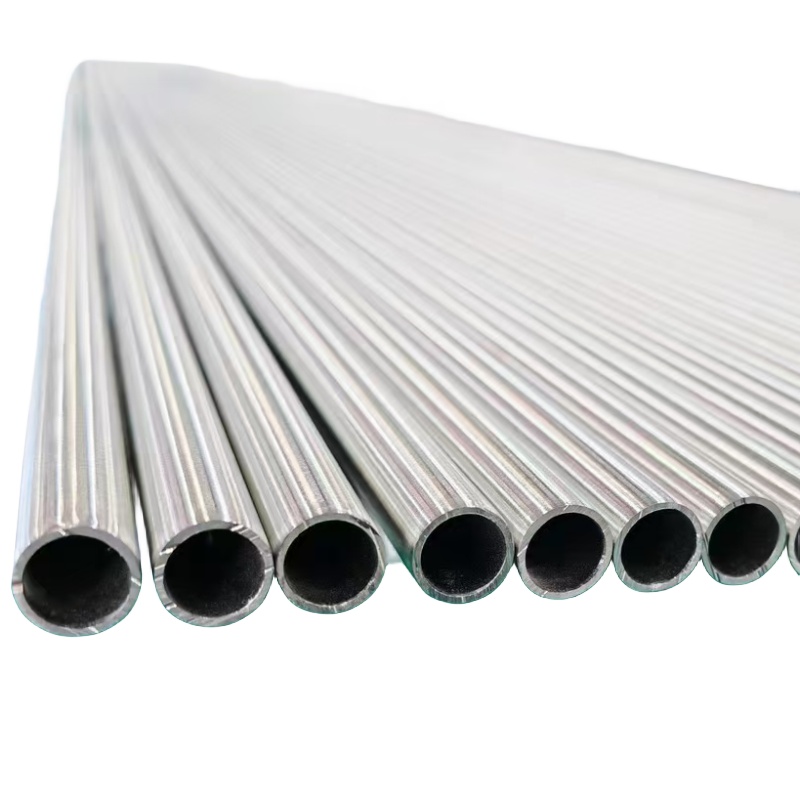

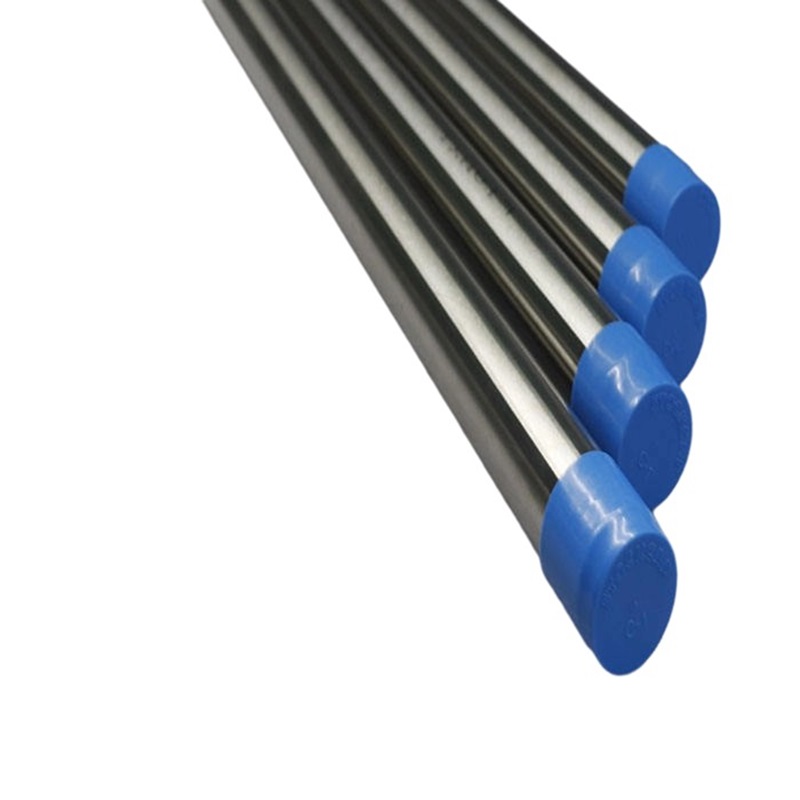

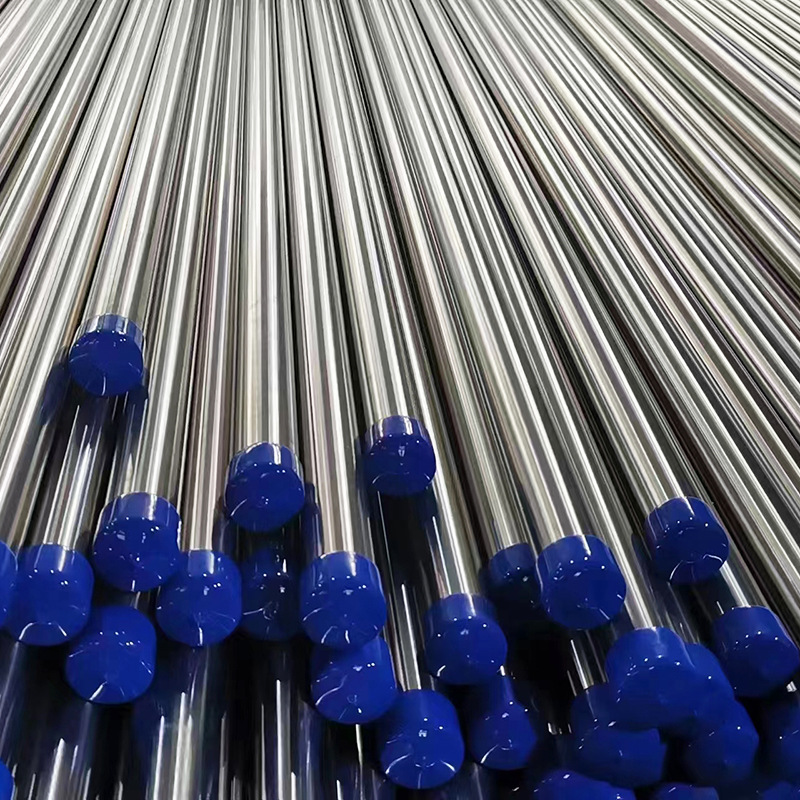

Hideg folyamat rozsdamentes acél varrat nélküli műszercsövek mérési és vezérlőáramláshoz

A műszeres csövek a hangszerekhez vagy a fő csövekhez való csatlakoztatáshoz használt csövekre vagy csövekre utalnak, más műszerekhez és készülékekhez, vagy mérőberendezésekhez.

A rozsdamentes acél műszercső a mérési alapelven alapuló mérő- és vezérlőberendezés, amelyet széles körben használnak ipari és polgári területeken. Munka alapelve az, hogy mérje és szabályozza az áramlást az előállított nyomáskülönbségen keresztül, amikor a folyadék áthalad a csővezetéken. Állítson be egy mérőegységet a csővezetékben, mérje meg az egységben lévő folyadék nyomáskülönbségét, majd használja a standard áramlási számítási képletet az áramlási sebesség eléréséhez.

Mivel a rozsdamentes acél műszercsöveknek megbízható korrózióállósággal és hőállósággal kell rendelkezniük, az austenit rozsdamentes acélokat egyetemesen választják ki nyomáscsövekként.

1. Általánosan használt anyagok:

AISI & EN/DIN/ISO

ASTM /AISI: 316 /316L, 304/304L, 321 /321H, 316TI, 347 /347H;

EN/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571.

Duplex rozsdamentes acél

ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.

En/DIN: 1.4462, 1.4410, 1.4539.

A műszercsövek népszerű rozsdamentes acél minősége 304/304L és 316 / 316L.

2. Felületi kivitel:

Vákuum fényes lágyítás vagy védő fényes lágyítás. Felületi kivitel: Mechanikus csiszolt 320-GRIT vagy 400-GRIT.

3. Dimenziós toleranciák:

O.D: ± 0,0,5 mm; W.T: ± 10%; vagy a vevő kérésére.

A műszervezetékek osztályozási és alkalmazási forgatókönyvei

1. gázvezeték

A gázvezetékek olyan csővezetékek, amelyeket gázközeg továbbítására használnak, és általában gázáram -mérőkben, nyomásadóban és más műszeres berendezésekben használják. A gázvezetékeket kis átmérőjű és gyors áramlási sebesség jellemzi, amelyek a csővezetékekben a gáz áramlásának és nyomása pontos mérését igénylik. A gázvezetékeket széles körben használják olyan ipari területeken, mint a petrolkémiai, vegyi és oxigéntermelés.

2. Folyékony csővezeték

A folyékony csövek olyan csövek, amelyeket folyékony közegek továbbítására használnak, és az egyik leggyakrabban használt műszercsövek. A folyékony csővezetékeket nagy átmérőjű és lassú áramlási sebesség jellemzi. A folyadék stabil áramlási és nyomásméréseire van szükség a csővezetékben a stabil és megbízható rendszer működésének biztosítása érdekében. A folyékony csővezetékeket széles körben használják olyan területeken, mint például a vízenergia előállítása és a szennyvízkezelés.

3. gőzvezeték

A gőzcsöveket a gőzközegek szállítására használják, és fő célja az ipari mezőkhöz, például erőművekben, textilgyárakban stb. A rendszer normál működésének biztosítása érdekében pontosan meg kell mérni a csővezetékben lévő gőz áramlását, nyomását, hőmérsékletét és egyéb paramétereit.

4. Vákuumvezeték

A vákuumcsövek olyan csővezetékek, amelyeket a gázközegek nagy vákuum környezetben történő továbbítására használnak. Ezeket elsősorban csúcstechnológiájú mezőkben, például félvezetőkben és fotovoltaikumokban használják. A vákuumvezetékek jellemzője, hogy a csővezetékben lévő nyomás nagyon alacsony, ami szigorú tervezési és gyártási követelményeket igényel, ugyanakkor a csővezetékben lévő gáz áramlását és nyomását pontosan meg kell mérni. $ $ $
