JIS G3459 Varrat nélküli acél hőcserélő cső hővezető képesség

A hőcserélőcsöveket a folyadékok, gázok és levegő hűtésére, melegítésére vagy melegítésére használják. A hőcserélő csövek létfontosságú szerepet játszanak a hőátadási folyamat megkönnyítésében azáltal, hogy lehetővé teszik a hőkamera cseréjét a folyamat folyadéka és a héjoldali folyadék között.

Annak érdekében, hogy jól átadhassuk a hőt, a csőnek jó hővezető képességgel kell rendelkeznie. Mivel a hőt a csőn keresztül a forró oldalról a hideg oldalra továbbítják, a cső szélessége között hőmérsékleti különbség van. Mivel a csőanyagok eltérő hajlamosak a termikus terjeszkedésre különböző hőmérsékleten, a hőfeszültségek működése során előfordulnak. Ez nem foglalja magában a maga a folyadék által generált magas nyomás által okozott feszültségeket. A csőanyagnak kompatibilisnek kell lennie a héjcsöves oldalsó folyadékkal hosszú távon működési körülmények között (hőmérséklet, nyomás, pH stb.), A romlás, például a korrózió minimalizálása érdekében.

A nem megfelelő csőanyag-kiválasztás csőszivárgást eredményezhet a héj és a cső oldala között, ami folyadék keresztszennyeződést és esetleges nyomásvesztést eredményezhet. Természetesen, mivel a cső hosszú ideig nyomás alatt van, a fáradtság idővel bekövetkezik, ami szivárgást eredményez. Amikor ez megtörténik, hogyan lehet megjavítani a hőcseréket a hőcserélőben?

A nyomáscsövek szivárgása a nyomás edényekben általában két helyen fordul elő, az egyik a csövek csatlakozása, a másik pedig maga a cső szivárgása.

(1) Szivárgás rozsdamentes acél hőcserélő csatlakozásánál

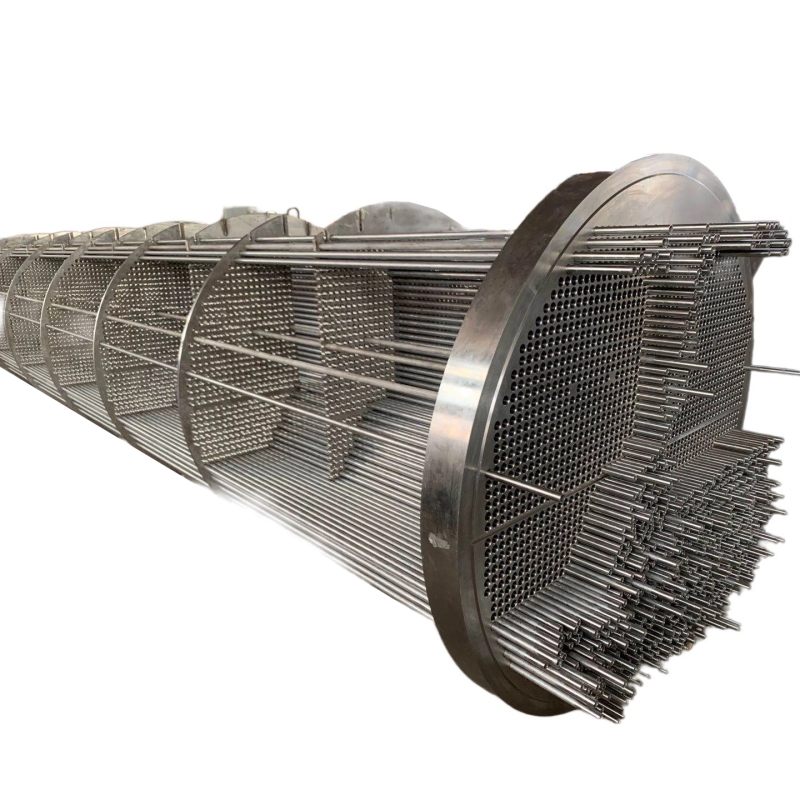

Három fő módszer létezik a csövek és a csőlapok összekapcsolására: tágulási ízületek, hegesztés, hegesztés és tágulási ízületek. A hőmérséklet és a nyomás ingadozása, valamint a hőmérsékleti különbség egyenetlen deformációja miatt a tágulási cső a cső levonja, meglazul és szivárog a csőlapból. A kiegészítő bővítés felhasználható a szivárgás kiküszöbölésére. Ha ez nem hatékony, akkor újra meg lehet tenni. A kiegészítő bővítés nem lehet háromszor hosszabb ideig, különben a csőlap lyukban lévő anyag megkeményedik a hideg munka miatt, és kevésbé szoros lesz.

Ha a tágulás nem hatékony, akkor a csövet ki kell cserélni vagy hegeszteni. Meg kell jegyezni, hogy a hegesztés után a környező csöveket újra ki kell terjeszteni, mivel a hegesztés után a hegesztés utáni termikus tágulást és összehúzódást szivárogni fognak más környező csövek tágulási ízületeiben. Ha a cső és a csőlap közötti hegesztés kiszivárog, akkor a hegesztés őrlésével és javításával javítható.

(2) Maga a cső szivárog

A korrózió, a kopás, az erózió, az ülepedési korrózió és az egyéb okok miatt a hőcserék csövek gyakran repedéseket, perforációkat és szivárgásokat okoznak a csövekben. Maga a cső szivárgását normál körülmények között nem lehet megjavítani. Ha a szivárgó csövek száma nem nagy, akkor kúpos fémdugókkal blokkolhatja a cső száj mindkét végét. Ha a cső oldalára gyakorolt ​​nyomás magas, akkor szorosan dugja be, majd hegezzen többet a megbízhatóság érdekében. A fémdugó hossza általában kétszerese a cső belső átmérőjének, a kis vég átmérőjének a belső átmérő 85% -ának kell lennie, a kúp pedig 1:10.

A dugó anyag keménységének kevesebbnek vagy egyenlőnek kell lennie a cső keménységével. Amikor a csöveket a szivárgások kiküszöbölése érdekében csatlakoztatják, a bedugott csövek száma nem haladhatja meg a 10%-ot. Amikor a rozsdamentes acél hőcserélő cső egyik vége megsérül, a húzott csőjavítási módszer is alkalmazható. Ennek oka az, hogy a rozsdamentes acél cső meghosszabbítási sebessége 40%~ 45%. Ha a húzott cső teljes meghosszabbítása nem haladja meg a 12%-ot, a csövet többször is húzhatók.
