A kúpos szálak rozsdamentes csőversenyek stabil és következetes tömítést biztosítanak

A kúpos szálak rozsdamentes csőversenyek stabil és következetes tömítést biztosítanak

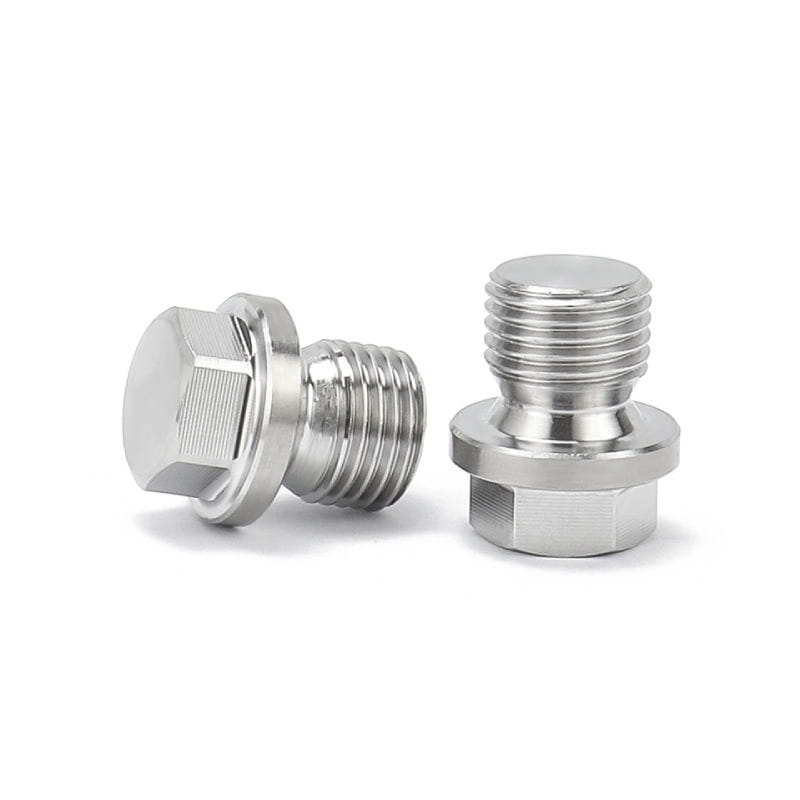

A csődugók hengeres fémszerelvények, az egyik végén kúpos szálú tengelyen, a másikon pedig meghajtószakasz. Ez egy egyszerű és olcsó módszer a cső csatlakoztatására. A kúpos szálaknak enyhe kúpprofilja van, ami a hím és a női szálak egymás elleni összenyomódását okozza, hogy szoros tömítést képezzenek. Használatban a férfi menetes tengelyt egy cső vagy ház női száljába csavarják be.

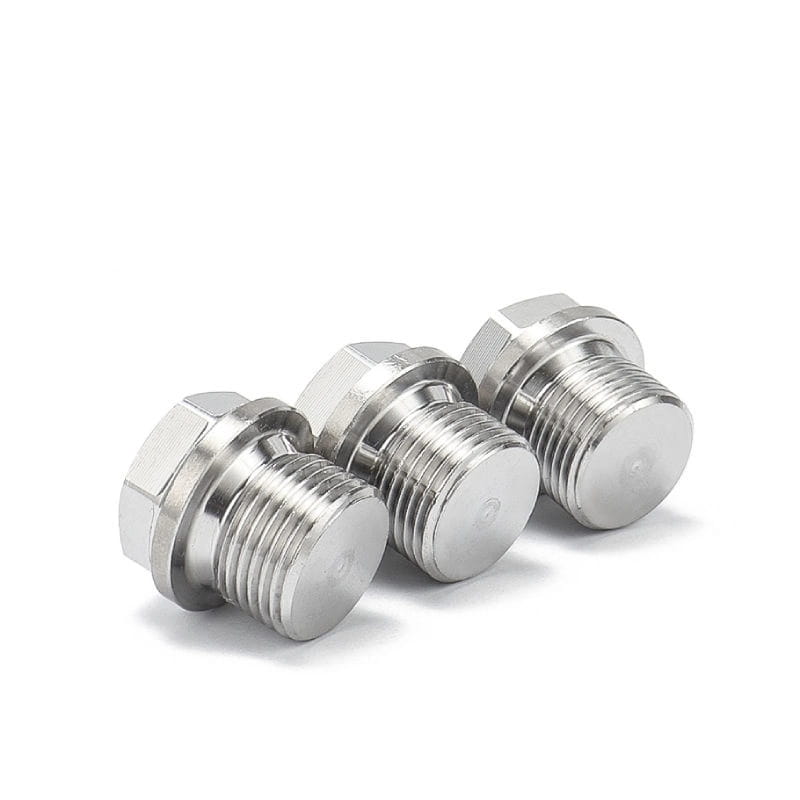

A rozsdamentes acél menetes dugók beilleszthetők a menetes nyílásokba, és lezárhatják a csövek végeit, stabilabb és következetesebb tömítést biztosítva, és megakadályozva a szennyeződéseket, a nedvességet vagy más szennyező anyagokat, hogy befolyásolják a szálakat. Egy darab karosszéria kialakításban érkeznek, és a könnyen cserélhető dugó szerelvény miatt ezeket az ipari csőszerelvényeket nagyon könnyű karbantartani és tisztítani.

Általában ezeket a csőversenyeket gyakran króm vagy nikkel borítja a befejezés és a korrózió jobb ellenállása érdekében.

A csődugó elsődleges szerepe a folyadékok áramlásának blokkolása, de ezek arra is használják, hogy megakadályozzák a szennyeződés és más szennyező anyagok bejutását egy csőbe. Az iparágakban használják, kezdve a vízvezeték -szereléstől és az építkezéstől a hidraulikáig, a gáz- és olajszállításig, a mezőgazdaságban, az élelmiszer- és italgyártásig, valamint az ipari vegyi anyagok feldolgozásáig stb.

Előző ：Menetes rozsdamentes csősapkák, amelyeket a csövek irányának megváltoztatására használnak
KÖVETKEZŐ:Ellenáll a korrózió rozsdamentes acél cső dugóknak hím NPT szálakkal

Bevezetés

Standard	ASTM A312, ANSI B16.9, EN, DIN, GOST, JIS stb.
Anyag	Szén acél: A105, A350 LF2 stb. Csővezeték acél: ASTM 694 F42, F52, F60, F65, F70 és stb. Rozsdamentes acél: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316TI, 317/317L, 904L, 1,4301, 1,4307, 1,4401, 1.4571, 1,4571, 904L, 1,4301, 1,4307, 1,4401, 1,4571, 1,4541 Duplex rozsdamentes acél: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1.4462,1,4410,4501 és stb. Nikkel-ötvözet: Inconel600, Inconel625, Inconel690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, Monel400, Alloy20 stb.
Felület	Gördülő homok, tükör, hajszál, homokfúvás, kefe, fényes
Beír	CNC vagy esztergagéppel
méret	M10-64
Szállítási idő	Az előre fizetett 5-30 napon belül
Csomagolás	Csomagolt carton-pálna vagy egy tengeri fából készült tokban
Alkalmazás	Kőolaj/repülőgép/kohászat/félvezető/erőmű

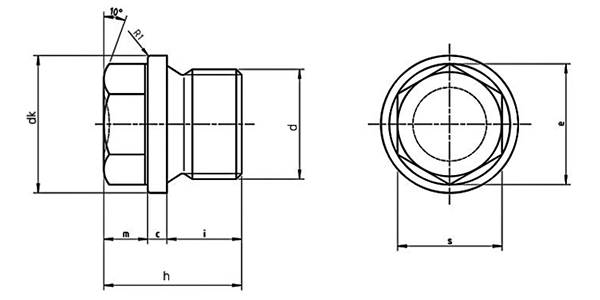

CSavaroS szál			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D	CsőHálózat		G 1/8 a	-	G 1/4a#	G 1/4a	-	-	G 3/8a#	G 3/8a	-	-	G 1/2a#	G 1/2a	-	-	-
p	1. Hangmagasság		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	2. hangmagasság		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	ménnénsztErelnökisztErelnök = névleges méret		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	maximumimumimumimumimumimumimumimumimumimum		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
DK	max = névleges méret		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	miniszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnök		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	min	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		Din iso 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Névleges méret		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	min		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	max		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Névleges méret		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	min		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	max		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
s	DIN 475-1	max	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		min						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	Din iso 272	max	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		min	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
Per 1000 egység kg			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Csavaros szál			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
D			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
D	Csőhálózat		G 3/4a#	G 3/4a	-	G 1A	-	G 1 1/8a	-	G 1 1/4a	-	G 1 1/2a	-	G 1 3/4a	-	G 2a	-
p	1. hangmagasság		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	2. hangmagasság		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	min = névleges méret		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	max		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
DK	max = névleges méret		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	min		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	min	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		Din iso 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Névleges méret		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	min		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	max		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Névleges méret		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	min		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	max		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
s	DIN 475-1	max	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		min	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Din iso 272	max	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
Per 1000 egység kg			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
