A csőcsalád hegesztésére a cső végének hegesztésére használják a cső lefedését, hogy rozsdamentes acél csősapkáknak (végsapkák) nevezzük. Általában rozsdamentes acélból készül, amely korrózióálló és magas hőmérsékleten ellenálló.

A rozsdamentes acél csősapkák osztályozása:

1. rozsdamentes acél cső kerek sapkák: A kerek sapkák a leggyakoribb sapkák, amelyeket széles körben használnak az ipari termelésben. Az alját általában a tartály tetejére hegesztik. A közönséges mezők közé tartozik a cseppfolyósított gáz, a tároló tartályok, a földalatti tárolás stb.

2. Rozsdamentes acél cső ovális sapkák: Az ovális sapkákat széles körben használják az élelmiszerekben, az orvostudományban és a gyógyszeriparban, valamint más, magas higiéniai követelményekkel rendelkező esetekben. Szerkezete hasonló a kerek sapkákhoz, de nagyobb sugara.

3. Rozsdamentes acél cső aljzat sapkák: Az aljzat sapkái hengeres részből és egy kvázi-gömb alakú részből állnak az alján. Az aljzat sapkái nagynyomású és magas hőmérsékleti körülmények között alkalmazhatók.

Rozsdamentes acél csősapkák (végsapkák) felhasználása:

1. A tartály jó légköre: rozsdamentes acél csősapkák (végsapkák) fogadják el a hegesztési technológiát, amely hatékonyan megakadályozhatja a gáz vagy a folyadék szivárgását a tartályban, és biztosítja az anyag légköpését a tartályban.

2. Ellenállhat egy bizonyos belső nyomásnak: a fejet kiváló minőségű vastagfalú rozsdamentes acélból öntik, és hegesztéssel csatlakoztatják a tartályhoz, amely sok nyomást képes ellenállni. Amikor a tartály normálisan működik, a belső nyomás a fejre fog hatni. A rozsdamentes acélból készült csősapkáknak (végsapkáknak) képesnek kell lenniük arra, hogy ellenálljanak a magas belső nyomásnak, hogy biztosítsák a tartály stabil és biztonságos működését.

3. Ellenőrizheti egy bizonyos külső nyomást: általában a tartály nem független egység, és más egységekkel kombinálva kell működnie. Ebben az időben egy bizonyos belső nyomáson kívül néhány konténernek képesnek kell lennie arra is, hogy ellenálljon a külső nyomásnak a teljes rendszer biztonságának biztosítása érdekében.

4. Szépítse a megjelenést: A rozsdamentes acél csősapkák (végsapkák) megjelenése szükséges a tárolótartály megjelenésének szépítéséhez és a tájkövetelmények teljesítéséhez.

Összegzés:

A rozsdamentes acél csősapkákat széles körben használják különféle csővezeték -rendszerekben, például vízellátási csővezetékek, gázvezetékek, kémiai csővezetékek stb. Ezenkívül rozsdamentes acél csősapkák használhatók gáz- vagy folyadéknyomás -vizsgálathoz, hogy biztosítsák a csővezeték -rendszer integritását és biztonságát.

Előző ：A rozsdamentes cső végkapcsok gyártásának általános problémáinak elemzése
KÖVETKEZŐ:No next article

Bevezetés

Csősapka
Tétel	Rozsdamentes acél csősapkák
Standard	ASTM, ASME, DIN, GOST, JIS stb.
Anyag	Szén acél, ötvözött acél, rozsdamentes acél stb.
Felület	Homokfúvás
Beír	Hideg formázás
méret	NP 1/2-24 ”
Szállítási idő	Az előre fizetett 5-30 napon belül
Csomagolás	Fa tok, fa raklap stb.
Alkalmazás	Vízellátási csővezetékek, gázvezetékek, vegyszeripari csővezetékek stb.

304/306 STABLESS acél fenekű sapka

Egység: incH

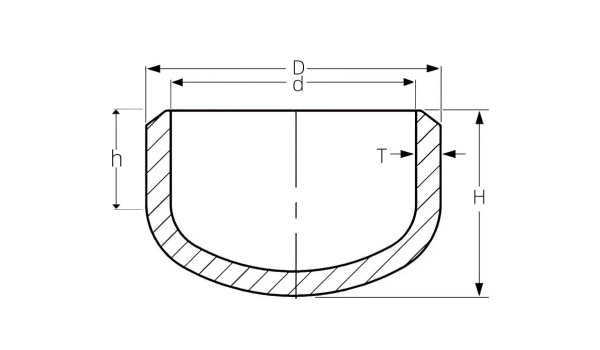

SAPKA				10S ütemterv (S/10S)			40 -es ütemterv (S/40S vagy STD)			A 80 -as évek ütemezése (S/80 -as vagy XH)
NP	D	H	h	D	T	Kb.	D	T	Kb.	D	T	Kb.
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
