ASA aljzat karima （SW karima) megakadályozza a csőfúrás behatolását

ASA aljzat karima （SW karima) megakadályozza a csőfúrás behatolását

Az aljzat hegesztési karimáinak aljzatszerű vége van, ahol a csövet behelyezik és hegesztik egy biztonságos és tartós ízület érdekében.

Ezek az aljzat karimái a végső csőhöz csatlakoznak egy filéhegesztéssel a foglalat központjának azonosítóján, mivel a csövet úgy tervezték, hogy majdnem öblítse a karima ellenfurjait. A tágulási rés a cső vége és az ellenfúrás között elegendő helyet hagy a hegesztő ahhoz, hogy a csövet beállítsa a csatlakozáson belül.

Alkalmazási hegesztési karimák a legszélesebb körű alkalmazás -tartományban olyan kis méretű csövekben rejlenek, amelyek magas nyomáson folyadékot vezetnek. A hegesztési karima aljzatának hátránya, hogy a karima hajlamos a réskorrózióra. A folyamat folyadékának korrozív megoldásai felhalmozódhatnak a résben és a cső külső felülete és a karima aljzat felülete között képződött résekben, amelyek réskorrózióval járhatnak. Ezért nem javasolt a foglalási hegesztő karimát korrozív alkalmazásokban használni.

Előző ：No previous article
KÖVETKEZŐ:A rozsdamentes acél aljzat hegesztési karimája csökkenti a szivárgás kockázatát

Bevezetés

Standard	ANSI ： ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 Din ： din2527 、 din2566 、 din2573 、 din2576 、 din2641 、 din2642 、 din2655 、 din2656 、 din2627 、 din2628 、 din2629 、 din din 2631 、 din2632 、 din2633 、 din2634 、 din2635 、 din2636 、 din2637 、 din2638 、 din2673 BS ： BS4504 、 BS4504 、 BS1560 、 BS10
Anyag	Rozsdamentes acél, duplex acél stb.
Felület	Rozsdamentes olaj, forró horganyzás
Beír	CNC vágás
méret	ASA, ASME, ANSI, BS, EN, DIN, PN, JIS
Szállítási idő	Az előre fizetett 5-30 napon belül
Csomagolás	Lemezes tok vagy raklap
Alkalmazás	Olaj- és gáz, vegyipar, vízvezeték, fűtés, vízellátó rendszerek, erőmű, papír- és cellulózipar, élelmiszer -feldolgozóipar, szerkezeti cső, gyártási ipar és általános célú alkalmazások stb.

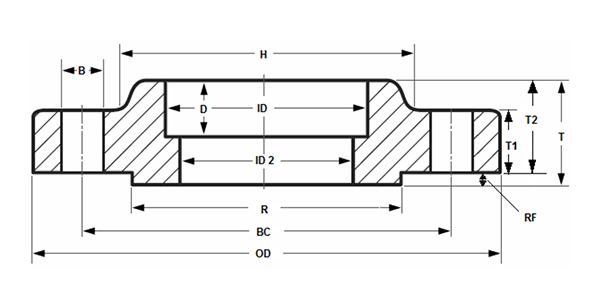

NPS	Személyazonosság	OD	Bolt Circle (BC)	Emelt arc (r)	Emelt arc (RF)	H	D	2. azonosító	Felemelt arc vastagsága (t)	T1	Lapos arc vastagsága (T2)	Csavarlyuk (b)	A csavarlyukak száma
½	0.88	3.50	2.38	1.38	0.063	1.19	0.38	0.62	0.62	0.38	0.56	0.62	4
¾	1.09	3.88	2.75	1.69	0.063	1.50	0.44	0.82	0.62	0.44	0.56	0.62	4
1	1.36	4.25	3.12	2.00	0.063	1.94	0.50	1.05	0.69	0.50	0.63	0.62	4
1¼	1.70	4.62	3.50	2.50	0.063	2.31	0.56	1.38	0.81	0.56	0.75	0.62	4
1½	1.97	5.00	3.88	2.88	0.063	2.56	0.62	1.61	0.88	0.62	0.82	0.62	4
2	2.44	6.00	4.75	3.62	0.063	3.06	0.69	2.07	1.00	0.69	0.94	0.75	4
2½	2.94	7.00	5.50	4.12	0.063	3.56	0.75	2.47	1.12	0.82	1.06	0.75	4
3	3.57	7.50	6.00	5.00	0.063	4.25	0.81	3.07	1.19	0.88	1.13	0.75	4
3½	4.07	8.50	7.00	5.50	0.063	4.81	0.88	3.55	1.25	0.88	1.19	0.75	8
4	4.57	9.00	7.50	6.19	0.063	5.31	0.94	4.03	1.31	0.88	1.25	0.75	8
5	5.66	10.00	8.50	7.31	0.063	6.44	0.94	5.05	1.44	0.88	1.38	0.88	8
6	6.72	11.00	9.50	8.50	0.063	7.56	1.06	6.07	1.56	0.94	1.50	0.88	8
8	8.72	13.50	11.75	10.62	0.063	9.69	1.25	7.98	1.75	1.06	1.69	0.88	8
10	10.88	16.00	14.25	12.75	0.063	12.00	1.31	10.02	1.94	1.13	1.88	1.00	12
12	12.88	19.00	17.00	15.00	0.063	14.38	1.56	12.00	2.19	1.19	2.13	1.00	12
14	14.14	21.00	18.75	16.25	0.063	15.75	1.63	13.25	2.25	1.32	2.19	1.12	12
16	16.16	23.50	21.25	18.50	0.063	18.00	1.75	15.25	2.50	1.38	2.44	1.12	16
18	18.18	25.00	22.75	21.00	0.063	19.88	1.94	17.25	2.69	1.50	2.63	1.25	16
20	20.20	27.50	25.00	23.00	0.063	22.00	2.13	19.25	2.88	1.63	2.83	1.25	20
22	22.22	29.50	27.25	25.25	0.063	24.25	2.38	21.25	3.13	1.75	3.07	1.38	20
24	24.25	32.00	29.50	27.25	0.063	26.12	2.50	23.25	3.25	1.82	3.19	1.38	20
