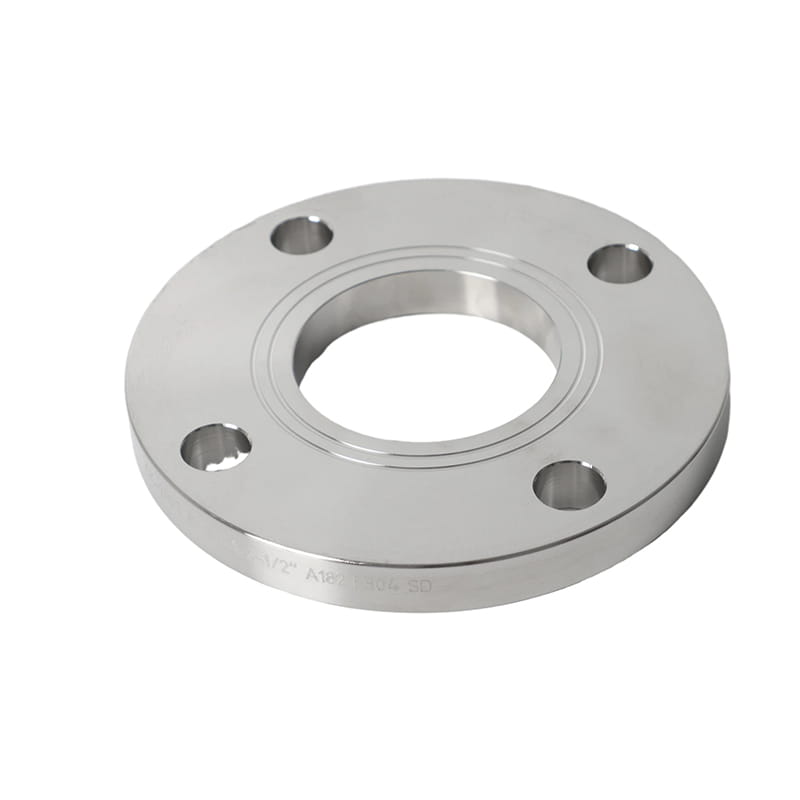

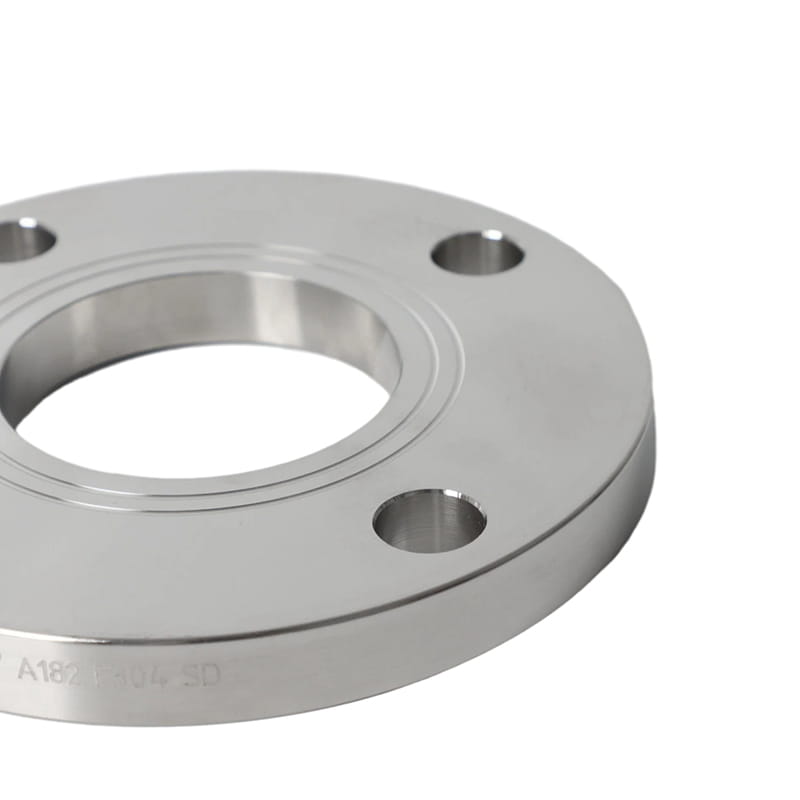

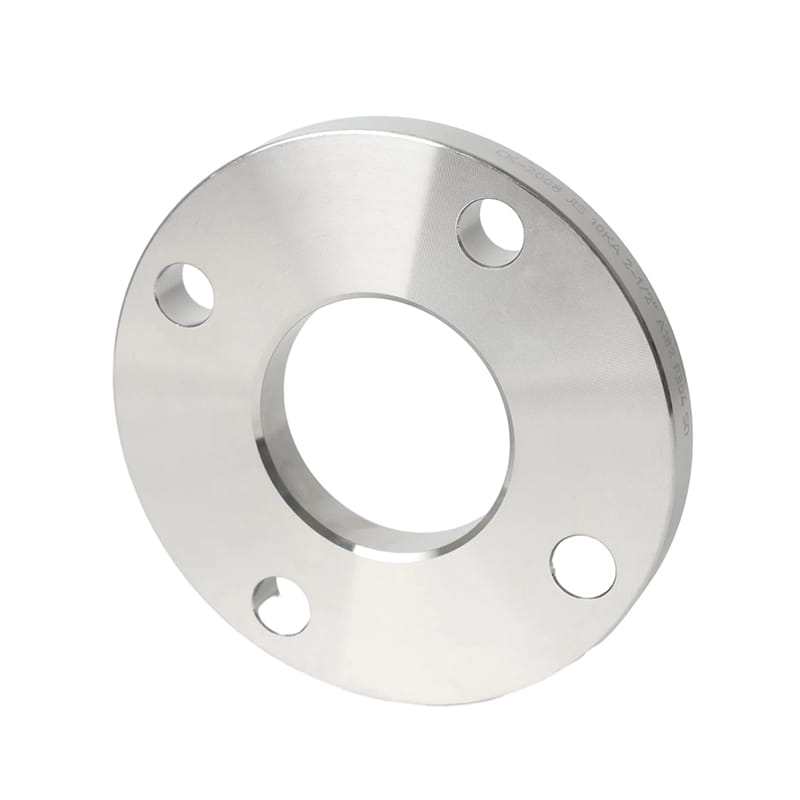

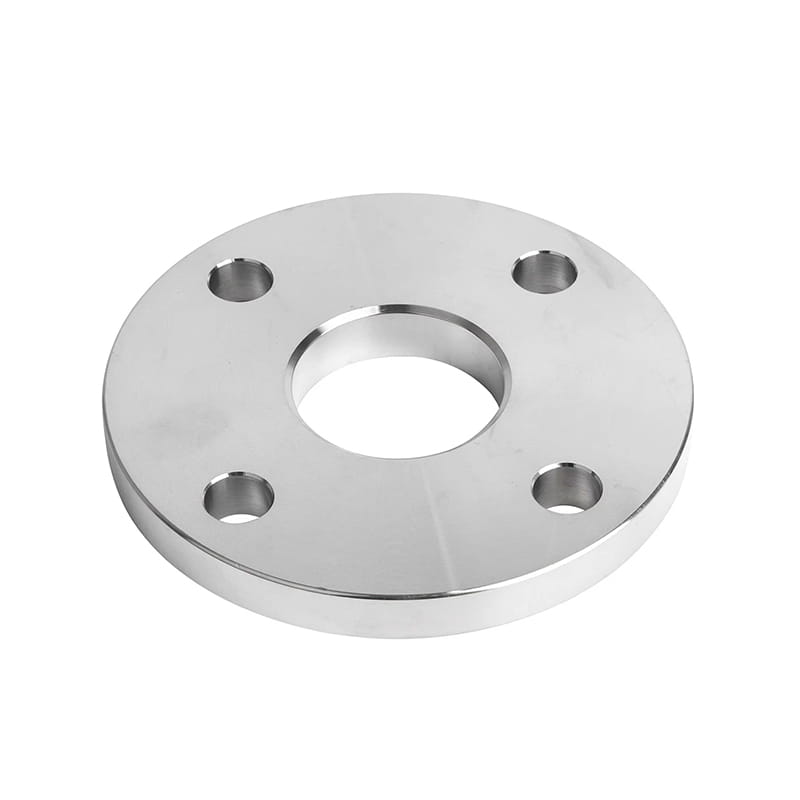

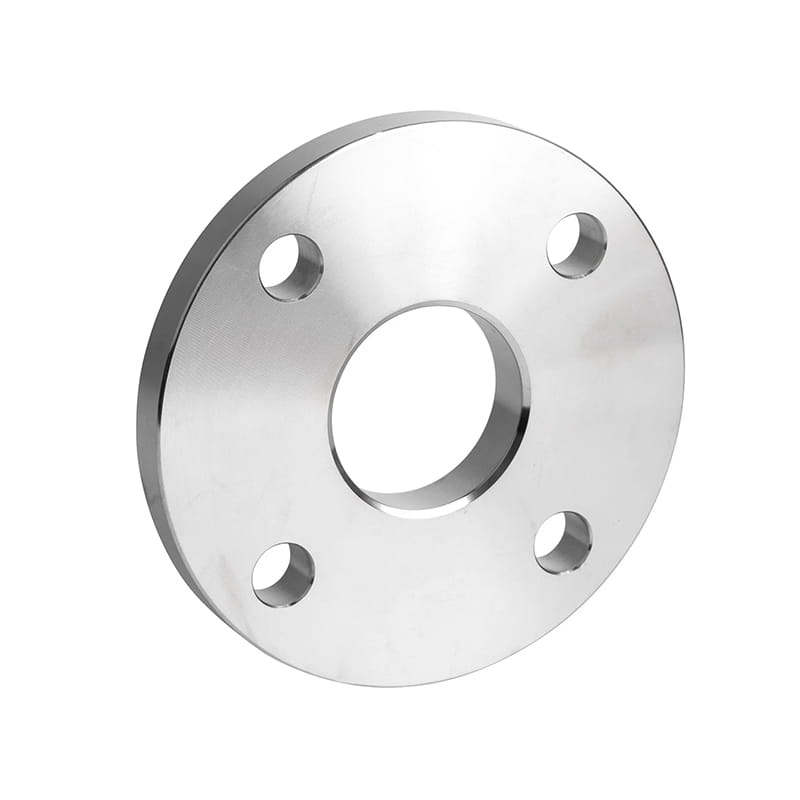

Szén acéllemez karima csavarlyukakkal a környező körül

Szén acéllemez karima csavarlyukakkal a környező körül

A karima tányérok olyan típusú rögzítőelemek, amelyeket két tárgy együtt tartására használnak, általában fémből készülnek, és a csövek és a berendezések kritikus csatlakozóiként szolgálnak. Egy lapos, kör alakú tányérral, csavarlyukakkal biztosítják a biztonságos rögzítést.

Könnyű telepítést és eltávolítást kínálnak, megkönnyítve a karbantartást. A rendszer két részből áll: a cső egyik vége és a lemez karima. A folyamat úgy működik, hogy a lapos és kör alakú lemezt - a lemez karimát - hegeszti a cső egyik végére, majd egy másik csőbe csavarja be a köztük lévő tömítést. Lapos kialakításuk biztosítja az egységes nyomáseloszlást, elősegítve a megbízható tömítéseket a nagynyomású környezetben.

A lemezes karimák sokoldalúak és kompatibilisek különféle anyagokkal, így különféle ipari alkalmazásokhoz alkalmasak. Az olyan iparágakban, mint például a petrolkémiai és a gyártás, a lemezes karimák hozzájárulnak a robusztus, szivárgás-rezisztens kapcsolatokhoz, javítva a folyadék szállításának és a feldolgozás hatékonyságát és biztonságát az ipari környezetben.

A karimatáblázat könnyen elkészíthető, ha vágja le és formázza a lemez karimákat. Ezért, összehasonlítva más típusú karimákkal, viszonylag olcsók, így költséghatékony választássá teszik őket. Testreszabhatják azokat is, hogy kielégítsék az alkalmazási igényeket, például a különböző nyomásszinteket és méreteket.

Előző ：No previous article
KÖVETKEZŐ:A rozsdamentes acéllemez karima lehetővé teszi, hogy egy másik csőbe csavarozzanak

Bevezetés

Standard	(1) Amerikai szabvány ASME/ANSI B 16.5, ASME B 16.47 A sorozat (MSS SP 44), ASME B 16.47 B sorozat (API 605) (2) Brit Szabvány BS 3293, BS 1560, BS 4504, BS 10 (3) Német szabvány Din2630, Din2631, Din2632, Din2633, Din2634, Din2635, Din2636, Din2637, Din2627, Din2628, Din2629 (4) olasz szabvány Uni 2280, Uni 2281, Uni 2282, UNI 2283, UNI 2284 (5) Orosz, ausztrál, japán szabvány GOST 12821-80, AS2129, JIS B2220 / KS B1503
Anyag	(1) Rozsdamentes acél: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316TI, 310, 310S, 321, 321H, 317, 347, 347H, 904L; (2) Duplex és Super Duplex acél: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) Szén acél: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 GR.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) alacsony hőmérsékletű szénacél: ASTM A350, LF2, LF3; (6) Alloy acél: ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91; (7) Rézötvözet acél: ASTM SB 61, SB62, SB151, SB152 UNS No. C 70600 (CU-NI 90/10), C 71500 (CU-NI 70/30), UNS szám: C 10100, 10200, 10300, 10800, 12000, 12200; (8) Nikkel -ötvözet: ASTM SB564, SB160, SB472, SB162 NICKEL 200 (UNS No. N02200), NICKEL 201 (N02201 nem szám), Monel 400 (Un No. N04400), Monel 500 (UNS N. N05500). Inconel 600 (Un No. N06600), Inconel 625 (Un No. N06625), Inconel 601 (Un No. N06601), Hastelloy C 276 (Un No. N10276), Alloy 20 (UNS szám N08020)
Felület	Olajfekete festék, rozsdás elleni festék, cink bevonat, sárga átlátszó, hideg és forró dip horganyzott
Beír	kovácsolt, hőkezelt és megmunkált
méret	1 "-12"
Szállítási idő	Az előre fizetett 5-30 napon belül
Csomagolás	Fából készült dobozok
Alkalmazás	Ez vonatkozik azokra az esetekre, amikor a közeg tűzveszélyes, robbanásveszélyes, mérgező és a nyomás magas, beleértve az olaj- és gázt, a vegyi, petrolkémiai és az energiatermelőt, az üzemanyag- vagy vízvezetékeket stb.

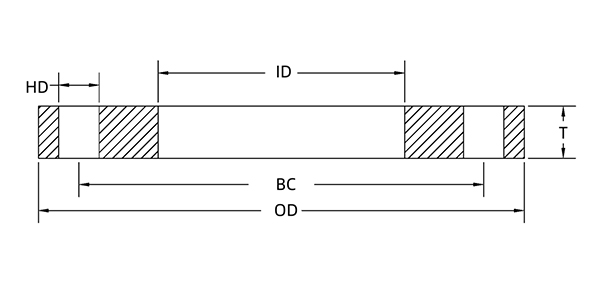

Névleges csőméret	VASTAGSÁG	KÜLSŐ DIA. (OD)	Belseje dia. (Id)	Lyukak száma	Lyuk dia.	Csavarkör	Szállítási súly
-Ben	Ón)	OD (in)	Id (in)	Lyukak	HD (in)	BC (in)	Fontban
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
